JB-TBZ-GS8000聯動型火災報警控制器安裝特點與技術參數
來源:消防維修 時間:2020-03-17 17:29:36
JB-TBZ-GS8000聯動型火災報警控制器安裝特點與技術參數

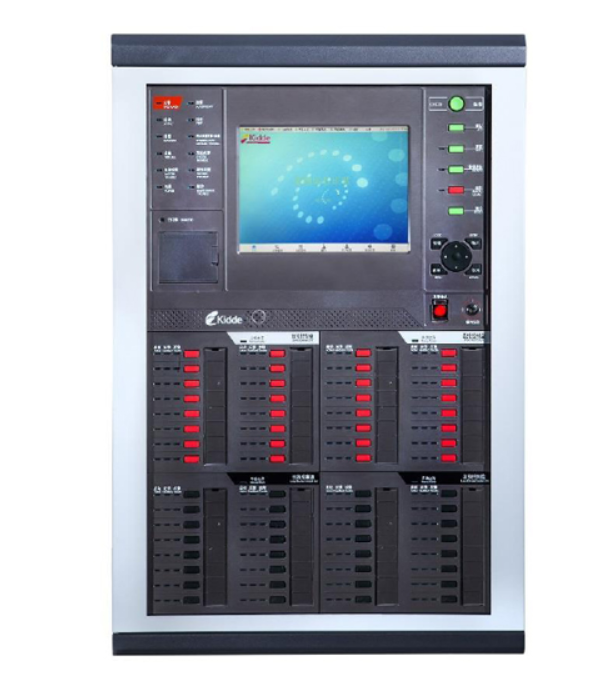

一、JB-TBZ-GS8000火災報警控制器(聯動型)產品概述
JB-TBZ-GS8000火災報警控制器(聯動型)采用壁掛式箱體,單臺容量可達8個回路總計2016個總線制報警聯動點,充分滿足大型單體建筑中的區域消防報警系統的設計要求。
二、JB-TBZ-GS8000火災報警控制器(聯動型)產品特點
(1)單機容量大、可靠性高。本控制器采用壁掛式箱體,單臺容量可達8個回路總計2016個總線制報警聯動點。不同總線間電氣隔離,一條總線的短路、接地故障不影響其它總線的正常工作,完全摒除了不同總線間的電氣干擾。不論對聯動類還是報警類總線設備,控制器都設有不掉電備份,保證系統調試完成時注冊到的設備全部受到監控?;芈房偩€采用4線制(CLASSA)
(2)JB-TBZ-GS8000火災報警控制器(聯動型)采用LINUX圖形化彩色顯示界面,不同信息采用不同窗口顯示,界面清晰易懂、方便直觀。配合觸摸屏通過簡單的操作(通過鍵盤的數字鍵或方向鍵操作)就可實現系統提供的多種功能。
(3)靈活的模塊化結構和多種功能配置選擇。本控制器主控部分由接口統一的各類功能模塊組成,配置極為靈活方便,通過調整接入的回路板數實現總線設備從1點到2016點間的任意配置,同時支持環形CAN通訊板(CLASSA)和光纖通訊板。
(4)配備智能手動消防啟動盤。本控制器配接智能手動消防啟動盤,智能手動消防啟動盤上的每一個啟/停鍵均可通過定義與系統所連接的任意一個總線設備關聯,完成對該總線制聯動設備的啟/??刂?,徹底解決了報警聯動一體化系統的工程布線、設備配置及安裝調試存在的固有問題。
(5)JB-TBZ-GS8000火災報警控制器(聯動型)配備直接控制盤。本控制器配備直接控制盤,可對消防泵、排煙機、送風機等重要設備進行直接控制。本控制盤具有輸出線斷路、短路和接反故障檢測以及指示燈檢測功能,這些檢測功能可-大限度的保障控制盤本身及其與重要設備之間連接的可靠性。
(6)模塊式開關電源。模塊式開關電源可在寬電電壓范圍內高效節能運行,合理的充電電路和可靠的多級保護延長了電池的使用壽命。
三、JB-TBZ-GS8000火災報警控制器(聯動型)主要技術參數
(1)液晶屏規格:800×600點,10.4英寸彩色液晶屏。
(2)控制器容量:
a.標配1塊回路板(2條回路)??筛鶕?jù)工程實際配置為-大4塊回路板,8條總線回路,總線設備-大編碼252。
b.標配1塊16路手動盤,可根據工程實際配置為-多32路。
c.標配1塊16路直接控制盤,可根據工程實際配置為-多32路。
d.標配1臺熱敏打印機
e.標配1路圖形顯示裝置接口(RS422通訊方式)。
f.標配1路RS485廣播盤通訊接口。
g.標配1路聲光警報輸出接口和1路輔助電源輸出,兩個接口輸出總?cè)萘繛?.5A/24V。
h.標配火警輸出繼電器、監管輸出繼電器、故障輸出繼電器各1路,觸點容量為2.0A/30V。
i.可選配CAN環形聯網板。采用直徑1.0mm²(17AWG)雙絞線時,兩臺控制器之間線路-長距離小于3.0km。
j.可選配光纖聯網板(單模光纖,傳輸距離小于20km)。
(3)線制:
線制 連接線 距離
總線為有極性四總線 ≥1.0 mm2 (17AWG)雙絞線 <1.0km
24V 聯動電源線 ≥1.0 mm2(17AWG)雙絞線 <1.0km
CAN 聯網總線
≥1.0 mm2(17AWG)雙絞線
(推薦屏蔽雙絞線)
<3.0km
直控盤輸出線 1.0mm2(17AWG)≤導線截面≤2.5mm2(13AWG)BV線 <1.0km
光纖 LC單模 <20km
(4)使用環境:
溫度:0℃~+40℃
相對濕度≤95%,不結露
(5)電源:
主電:交流220V(2A)電壓變化范圍+10%~-15%
控制器備電:直流12V/33Ah密封鉛酸電池,2節
(6)監控功耗=基本功耗20W(空載)+回路功耗2W*回路數
(7)報警功耗=基本功耗20W(空載)+回路報警功耗4W*回路數+36W(24V對外輸出)
(8)外形尺寸:(長×寬×高):516mm×175mm×780mm
四、JB-TBZ-GS8000火災報警控制器(聯動型)結構特征、安裝與布線
JB-TBZ-GS8000火災報警控制器端子說明
①回路板:回路板編號從左到右依次為1-4
②CAN通訊板或光纖通訊板
③CAN通訊板或光纖通訊板
④輸出接口板
⑤對外輸出接線端子,端子說明如下:
CAN1 H、L:②位置的CAN通訊板環形CAN總線輸出
CAN2 H、L:②位置的CAN通訊板環形CAN總線輸入
CAN3 H、L:③位置的CAN通訊板環形CAN總線輸出
CAN4 H、L:③位置的CAN通訊板環形CAN總線輸入422T+、T-:圖形顯示裝置RS422信號接口輸出422R+、R-:圖形顯示裝置RS422信號接口輸入
485 A、B:RS485廣播盤通訊接口
K1 Fire:繼電器1火警觸點輸出
K2 Trouble:繼電器2故障觸點輸出
K3 Supervisory:繼電器3監管觸點輸出
Alarm+、-:聲光警報輸出24V+、-:輔助電源輸出ZI1+、-:回路1環形總線輸入ZO1+、-:回路1環形總線輸出
ZI8+、-:回路8環形總線輸入
ZO8+、-:回路8環形總線輸出布線要求:接線宜采用BV銅芯導線,1.0mm²≤導線截面積≤2.0mm²。
