JB-TG-USC4000G聯動型火災報警控制器安裝性能與參數分析
來源:消防維修 時間:2020-03-17 17:29:31
JB-TG-USC4000G聯動型火災報警控制器安裝性能與參數分析
一、JB-TG-USC4000G火災報警控制器(聯動型)產品性能與特點

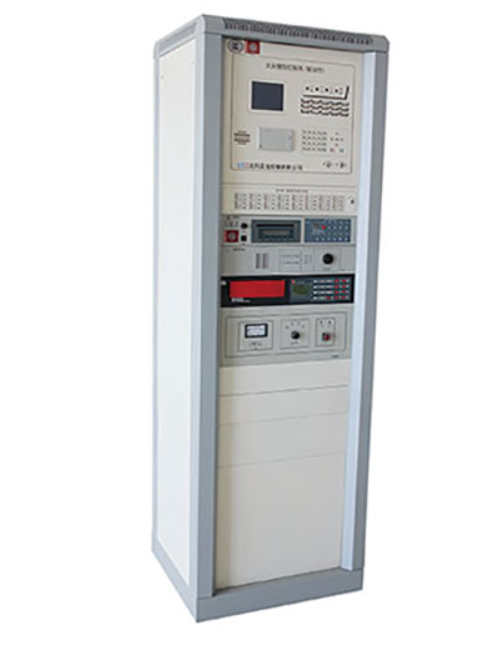

JB-TG-USC4000G火災報警控制器(聯動型)是一種適用于安裝在一般工業與民用建筑的立柜式火災報警控制器??梢杂糜诮M成區域報警系統、集中報警系統、控制中心報警系統??刂破骷嬗新?lián)動功能,可配接各類消防聯動系統。其性能指標滿足--標準GB4717-2005《火災報警控制器》及--標準GB16806-2006《消防聯動控制系統》的技術要求。
二、JB-TG-USC4000G火災報警控制器(聯動型)主要技術指標
外形尺寸 555mm×600mm×1800mm
負載容量 1~16回路,每回路-大254點,單一系統-大容量4064點總線設備
可以多臺控制器聯網使用,聯網控制器數量-多為16臺,聯網系統-大容量為65024點
直控輸出點 可配接1~16回路USC4611多線控制盤,每個多線控制盤有16個直控點,-多256點
總線手動控制點 可配接1~16個USC4612總線控制盤,每個總線控制盤有32個控制點,-多512點
配接火災顯示盤數量 單臺主機-大數量為64個
通訊端口 RS485口2個,一個用于多臺控制器聯網,另一個接火災顯示盤;RS232口一個,用于接CRT圖形顯示系統
環境溫度 -10℃~40℃
相對濕度 ≤RH95%(40℃)
電源 主電源AC220V / 50HZ,備電DC24V/38Ah免維護鉛酸蓄電池
功耗 ≤2000W
總線通訊距離 1500m
聯網通訊距離 1000m
三、JB-TG-USC4000G火災報警控制器(聯動型)安裝與布線
安裝要求參照--標準GB50166-2007《火災自動報警系統施工及驗收規范》。
與總線設備連接的信號總線宜采用RVS-2×1.5mm²的雙絞銅芯線,穿金屬管或阻燃管敷設,為聯動設備提供電源總線宜采用RVS-2×2.5mm²的雙絞銅芯線,穿金屬管或阻燃管敷設。
